Сообщение #21 Solder » 23.02.2015, 20:07

Разобрался как идет родная проводка в квартире.

Кабель каналы располагаются в плите перекрытия.
А - Раздаточна коробка в плите перекрытия
Б - Раздаточная коробка в плите перекрытия
1 - провод 2.5мм2 приходит в коробку Б и уходит в коробку А и далее в комннату.
2 - провод 2.5мм2 приходит в коробку Б, далее на розетку над коробкой и от этой розетки отдельным куском провода в коробку А и в розетку над коробкой.
3 - провод 6мм2 приходит в коробку Б и далее в розетку электроплиты над коробкой.

Я так понимаю что провода на кухню идут через всю плиту перекрытия. Штатные кабельканалы представляют собой ПВХ трубку в бетоне и позволяют заменить уложенный там провод. Ответная распределительная коробка находится под стеной между комнатой и коридором, от нее уже провода идут к щитку, распределительная коробка (5) находится под щитком у пола. Распределительные коробки залиты пескоцементом. Питание на ванну с туалетом идет поверху, там-же где и провода освещения.

________
ВНИМАНИЕ!!!!
В распределительной коробке под щитком (5) проходят провода в двух гофрах от ваших соседей (всего их три, самая толстая - ваша), они идут на освещение. Такая-же гофра с проводами находится в полу (4) коридора.
________

Проводка которая лежит в каналах фиговая :( провод только в одной оплетке, толщина провода минимально допустимая. Скрутки провода слабые, будут греться при большой нагрузке. Со временем все это рассыпится и коротнет. В раздаточной коробке транзитный кабель положен в натяг, что приведет со временем к повреждению оплетки и КЗ на перекрытие\ноль\землю - как повезет...

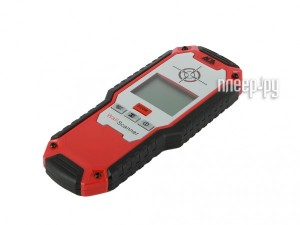

Приборчик - детектор проводки ADA
В наших стенах проводку не видит, а вот арматуру в стенах\полу определяет.
Вложения
П3М23 кухня электрика.png
П-3М-7/23 электрика на кухне

Solder M
Автор темы, Гуру
Гуру
Аватара
Solder M
Автор темы, Гуру
Гуру
Возраст: 39
Репутация: 33
Сообщения: 659
С нами: 6 лет 6 месяцев
Откуда: Корпус 72 (Назаровская 5/8)
ICQ

Сообщение #22 Solder » 01.03.2015, 14:13

Иван_Евгения писал(а):Провода все новые и щит в другое место поставили!!
Вам фирма делала электрику или частный мастер? Понравилось как сделали? Думаем сейчас над сменой проводки и поиском мастеров.


Набросал в Visio проект разводки электрики с малоточной сетью в двушке линейке.
Вложения
проект электрики П-3М.png
Электрика П3М.zip
Проект в Visio
(384.03 КБ) 2322 скачивания

Иван_Евгения
Посетитель
Посетитель
Аватара
Иван_Евгения
Посетитель
Посетитель
Репутация: 2
Сообщения: 15
С нами: 5 лет 11 месяцев

Сообщение #23 Иван_Евгения » 02.03.2015, 02:18

Делали хорошие мастера, знают свою работу!!! Делают у меня не первую квартиру! Контакты все есть!

Добавлено спустя 51 секунду:
Фирма)))

Solder M
Автор темы, Гуру
Гуру
Аватара
Solder M
Автор темы, Гуру
Гуру
Возраст: 39
Репутация: 33
Сообщения: 659
С нами: 6 лет 6 месяцев
Откуда: Корпус 72 (Назаровская 5/8)
ICQ

Сообщение #24 Solder » 02.03.2015, 07:25

Можно контакты, в личку или тут. :)

Иван_Евгения
Посетитель
Посетитель
Аватара
Иван_Евгения
Посетитель
Посетитель
Репутация: 2
Сообщения: 15
С нами: 5 лет 11 месяцев

Сообщение #25 Иван_Евгения » 02.03.2015, 15:43

Вот номер их директора+79262550808 Вера Валентиновна и номер прораба+7 926 538-88-08!!

http://www.e-mig.ru/

Solder M
Автор темы, Гуру
Гуру
Аватара
Solder M
Автор темы, Гуру
Гуру
Возраст: 39
Репутация: 33
Сообщения: 659
С нами: 6 лет 6 месяцев
Откуда: Корпус 72 (Назаровская 5/8)
ICQ

Сообщение #26 Solder » 22.04.2015, 00:15

ВНИМАНИЕ!!!!
В распределительной коробке под щитком (5) проходят провода в двух гофрах от ваших соседей (всего их три, самая толстая - ваша), они идут на освещение. Такая-же гофра с проводами находится в полу (4) коридора.

Продублирую тут. Если кто будет вскрывать закладные с имеющейся проводкой, не оставьте ваших соседей снизу без света.
Вложения
П3М23 кухня электрика.png

Solder M
Автор темы, Гуру
Гуру
Аватара
Solder M
Автор темы, Гуру
Гуру
Возраст: 39
Репутация: 33
Сообщения: 659
С нами: 6 лет 6 месяцев
Откуда: Корпус 72 (Назаровская 5/8)
ICQ

Сообщение #27 Solder » 04.10.2015, 22:19

Вот что у меня в итоге получилось. Делал все сам.
